Μηχανή συγκόλλησης με άκρα πολλαπλών γωνιών

ειδικές σιαγόνες. Αυτό το μηχάνημα χρησιμοποιείται κυρίως για τη συγκόλληση αγκώνων, μπλουζιών, σταυρών και wyes από Ø90 έως 315 mm με υλικά από HDPE PP..



Λεπτομέρειες προϊόντος Hydraulic Butt Fusion Machine SDD450 200MM-450MM (8" IPS -18'' IPS)
ΣΥΓΚΟΛΛΗΣΗ ΟΔ	200mm - 450MM	ΠΕΡΙΟΧΗ ΕΜΒΟΛΩΝ	22,37 cm²
ΤΡΟΦΟΔΟΣΙΑ	380V±110%, 50/60HZ	Εύρος ΘΕΡΜΟΚΡΑΣΙΑΣ	ΜΕΓΙΣΤΗ. 320ºC
ΙΣΧΥΟΣ ΘΕΡΜΟΣΙΦΩΝΑΣ	5,38 KW	ΔΙΑΣΤΑΣΗ ΣΥΣΚΕΥΑΣΙΑΣ	1300*840*840 ΜΜ
ΔΥΝΑΜΗ ΤΡΙΜΕΡ	1,5 KW		820*600*1100 ΜΜ
ΙΣΧΥΣ ΑΝΤΛΙΑΣ	1,5 KW		710*340*400 ΜΜ
Εύρος ΠΙΕΣΗΣ ΕΡΓΑΣΙΑΣ	0 - 120 ΜΠΑΡ	ΜΙΚΤΟ ΒΑΡΟΣ	493 κιλά



Το κύριο πλαίσιο περιλαμβάνει τέσσερις κύριους σφιγκτήρες αλουμινίου διαμέτρου 450 mm

Εύρος συγκόλλησης 200mm έως 450mm

Υδραυλικές σφραγίδες

Αφαιρούμενη επίστρωση PTFEΠλάκα θέρμανσης με σύστημα ελέγχου θερμοκρασίας υψηλής ακρίβειας

Τάση εργασίας υψηλής ποιότητας: Μονοφασικό ~380V ± 10%, Συνολική ισχύς: 8,38 kw, (Συμπεριλαμβανομένου φρεζαρίσματος: 1,5 kw, Θερμοσίφωνο: 5,38 kw, Κινητήρα υδραυλικής μονάδας: 1,5 kw)

Θερμοκρασία περιβάλλοντος: -40 βαθμοί ~ +40 βαθμοί

Ολόκληρο το μηχάνημα αποτελείται από ένα βασικό πλαίσιο, θερμάστρα, φρέζα, υδραυλική μονάδα και υποστήριξη (για θερμαντήρα & φρέζα)

Προαιρετική συσκευή Stub End για συγκόλληση εξαρτημάτων άκρου







Βασικό πλαίσιο

Το βασικό πλαίσιο υποστηρίζει τους πλαστικούς σωλήνες ή τα εξαρτήματα με δύο σταθερούς και δύο κινητούς σφιγκτήρες. Χρησιμοποιώντας την υδραυλική πίεση στο σύστημα, τα δύο έμβολα στις μεταλλικές ράβδους μεταφοράς μετακινούν τους σφιγκτήρες προς τα εμπρός και προς τα πίσω και παρέχουν την απαραίτητη κίνηση για τη διαδικασία συγκόλλησης. Ένας διαχωριστής θερμαντικής πλάκας τοποθετείται στο βασικό πλαίσιο, αφού η θερμαντική πλάκα θερμάνει τον σωλήνα, η θερμαντική πλάκα και ο σωλήνας μπορούν να διαχωριστούν καλά.



Υδραυλική Μονάδα

Συνδέστε την υδραυλική μονάδα με το κύριο πλαίσιο για παροχή ισχύος για τη συγκόλληση του συνδετικού σωλήνα ή των εξαρτημάτων. Η υδραυλική μονάδα μπορεί να συνδεθεί στο καταγραφικό δεδομένων. Έχει ερευνηθεί πλήρως και κατασκευάζεται στην Ταϊλάνδη και εξάγεται σε όλο τον κόσμο, γεγονός που διατηρεί το καταγραφικό μας να έχει την υψηλότερη ποιότητα και την καλύτερη εξυπηρέτηση στον ίδιο κλάδο. Η μονάδα κυκλώματος λαδιού στην υδραυλική μονάδα είναι κατασκευασμένη από αλουμίνιο, το οποίο είναι ανθεκτικό στη διάβρωση, ελαφρύ σε βάρος και μεγάλη κυκλοφορία



Πλάκα θέρμανσης

Τα άκρα του σωλήνα θα θερμανθούν από αυτόν τον θερμαντήρα πριν από τη διαδικασία συγκόλλησης. Η ρύθμιση του θερμαντήρα θα γίνει από τον θερμοστάτη των πλακών. Η μηχανή συγκόλλησης πισινών PF315 υιοθετεί θερμαντικό στοιχείο με επίστρωση PTFE-που εισάγεται από την Ιαπωνία, την επωνυμία Daikin, με ομοιόμορφη θερμοκρασία επιφάνειας. Η θερμαντική πλάκα συνδέεται με τον αισθητήρα του PT100, ο οποίος μπορεί να συνδεθεί απευθείας με το καταγραφικό. Υποδοχή υποδοχής: Μάρκα Hualun. Υλικό υψηλής ποιότητας, μόνωση και επιβραδυντικό φλόγας, πιστοποίηση CE, μπορεί να συνδέσει γρήγορα τη διεπαφή (άλλοι χρησιμοποιούν το βύσμα στο οποίο το εσωτερικό βύσμα έχει σπείρωμα, δεν μπορεί να συνδεθεί γρήγορα και είναι εύκολο να καταστραφεί)



Εργαλείο προγραμματισμού

Το εργαλείο σχεδιασμού είναι το εργαλείο που καθαρίζει και λειαίνει και τα δύο άκρα των σωλήνων πριν από τη διαδικασία θέρμανσης. Υπάρχει ένας διακόπτης διακοπής έκτακτης ανάγκης στο εργαλείο σχεδιασμού. Εάν συμβεί λάθος λειτουργία κατά την κατασκευή, ο διακόπτης διακοπής έκτακτης ανάγκης μπορεί να χρησιμοποιηθεί απευθείας για να σταματήσει τη λειτουργία. Τα εργαλεία σχεδιασμού κινούνται με γρανάζια για την αποφυγή σπασίματος της αλυσίδας κατά το φρεζάρισμα παχιών σωλήνων. Η μηχανή συγκόλλησης πισινών PF1000 έχει σχεδιαστεί για αυτοευθυγραμμιζόμενη πρόσοψη που παράγει πάντα παράλληλες επιφάνειες σωλήνων. Συνδέστε το εργαλείο σχεδιασμού και την ηλεκτρική μονάδα με το βύσμα μάρκας hualun (με πιστοποιητικό CE), το οποίο είναι εύκολο στη χρήση και δεν φοριέται εύκολα.

1. Εφαρμογή Προϊόντων

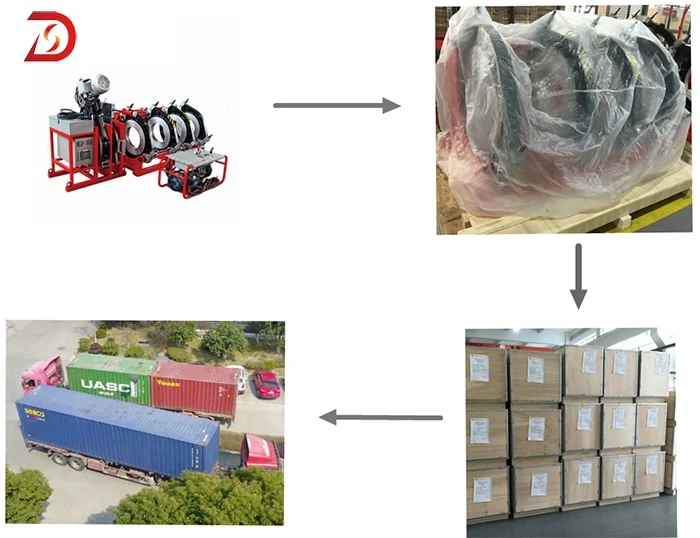

Συσκευασία



Διάσημος:

1. Η ναυτιλία: 3 ημέρες μετά τη ληφθείσα πληρωμή

2.Η συσκευασία: τυποποιημένα κιβώτια κόντρα πλακέ εξαγωγής

3. Η μηχανή μας θα τυλιχτεί με πλαστική μεμβράνη, θα μπει επιτέλους σε ένα ξύλινο κουτί. Αυτός ο τύπος συσκευασιών αποφεύγει να σκουριάσει εύκολα.
